DiLight

Простой светильник с плавным включением и выключением света с датчиком расстояния vl53l0x от ST на базе STM32G030

Код main()

При долгом удержании пальца на тач-кнопке, включается режим конфигурирования. Нужно встать на расстоянии, где светильник будет включаться и тапнуть по кнопке. Затем встать на расстоянии, где светильник будет отключаться и тапнуть по кнопке. Конфигурация хранится на последней странице флеш-памяти контроллера.

Светильник включается если человек (или что-то другое) приближается на растояние, установленное при конфигурировании и выключается как только человек удаляется на расстояние большее, чем рысстояние выключения. Тап по кнопке включает/выключает светильник. Мри включении вручную, светильник не реагирует на человека.

Схема rev.2.0

Интерактивный BOM-лист

История:

rev.2.0a:

• Исправлена маркировка +/- для терминала LEDs

rev.2.0:

• Уменьшен размер платы
• Использован менее мощный MOSFET в корпусе SOT-23
• Убраны ограничивающие резисторы с разъемов
• Убрана разводка UART на разъем программирования
• Только один терминал для подключения ленты
• Плата с корпусом теперь надевается на профиль для ленты. Не нужно разрезать профиль.

rev.1.1

• винтовой терминал вместо "бочко-разъема" для шнура питания
• MOSFET вместо диода в качестве защиты от обратной полярности питания

Рендер платы: rev.2.0a:

rev.2.0:

rev.1.1:

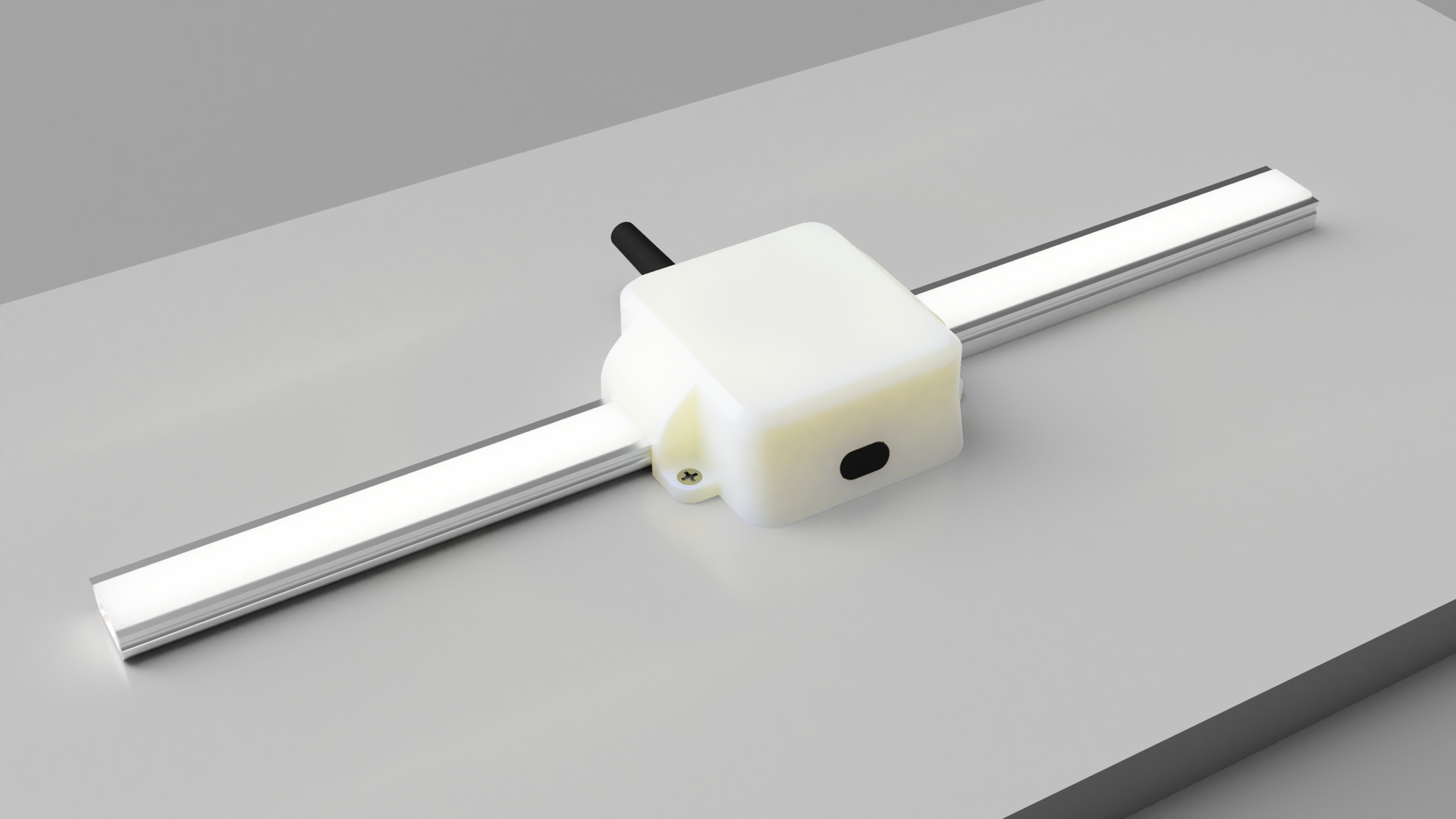

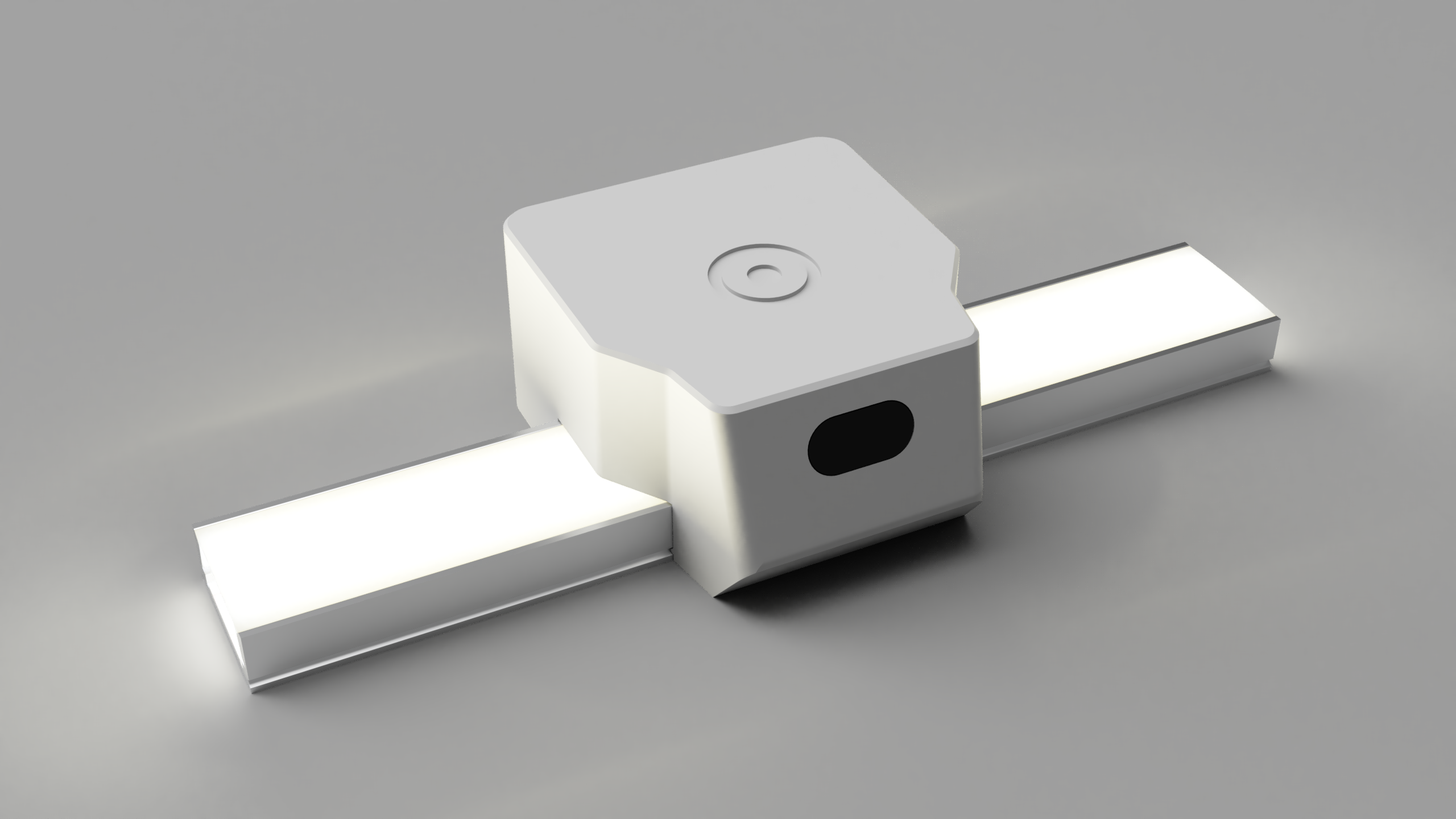

Рендер:

Промежуточные фото платы (флюс не отмыт :) )
